避雷器
1）用于保護電氣設備免受高瞬態過電壓危害并限制續流時間也常限制續流賦值的一種電器。本術語包含運行安裝時對于該電器正常功能所必須的任何外部間隙，而不論其是否作為整體的一個部件。
注1：避雷器通常連接在電網導線與地線之間，然而有時也連接在電器繞組旁或導線之間。
注2：避雷器有時也稱為過電壓保護器，過電壓限制器。
2）避雷器是通信線纜防止雷電損壞時經常采用的另一種重要的設備。
1． 定義

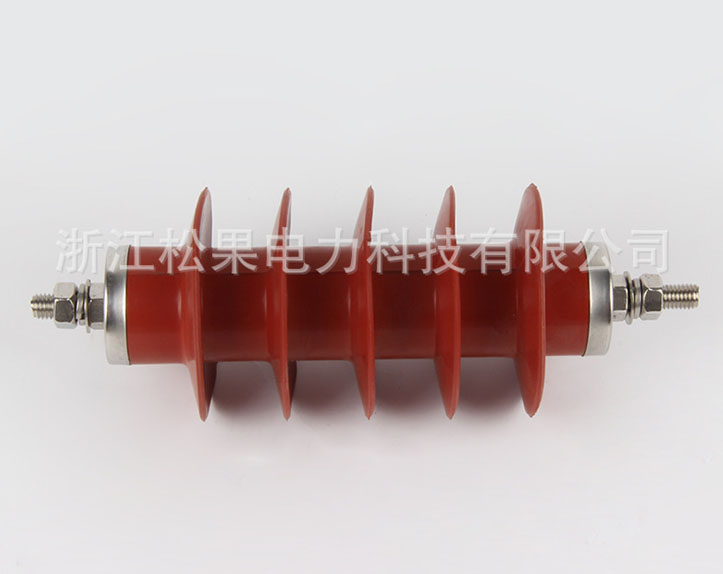

避雷器：用于保護電氣設備免受雷擊時高瞬態過電壓危害，并限制續流時間，也常限制續流賦值的一種電器。避雷器有時也稱為過電壓保護器，過電壓限制器。如圖1所示就是一個避雷器。
適用范圍
交流無間隙金屬氧化物避雷器用于保護交流輸變電設備的絕緣，免受雷電過電壓和操作過電壓損害。適用于變壓器、輸電線路、配電屏、開關柜、電力計量箱、真空開關、并聯補償電容器、旋轉電機及半導體器件等過電壓保護。
特點與原理
交流無間隙金屬氧化物避雷器具有優異的非線性伏·安特性，響應特性好、無續流、通流容量大、殘壓低、抑制過電壓能力強、耐污穢、抗老化、不受海拔約束、結構簡單、無間隙、密封嚴、壽命長等特點。
本避雷器在正常系統工作電壓下，呈現高電阻狀態，僅有微安級電流通過。在過電壓大電流作用下它便呈現低電阻，從而限制了避雷器兩端的殘壓
作用
避雷器連接在線纜和大地之間，通常與被保護設備并聯。避雷器可以有效地保護通信設備，一旦出現不正常電壓，避雷器將發生動作，起到保護作用。當通信線纜或設備在正常工作電壓下運行時，避雷器不會產生作用，對地面來說視為斷路。一旦出現高電壓，且危及被保護設備絕緣時，避雷器立即動作，將高電壓沖擊電流導向大地，從而限制電壓幅值，保護通信線纜和設備絕緣。當過電壓消失后，避雷器迅速恢復原狀，使通信線路正常工作。
因此，避雷器的主要作用是通過并聯放電間隙或非線性電阻的作用，對入侵流動波進行 削幅，降低被保護設備所受過電壓值，從而起到保護通信線路和設備的作用。
避雷器不僅可用來防護雷電產生的高電壓，也可用來防護操作高電壓。
避雷器的作用是用來保護電力系統中各種電器設備免受雷電過
電壓、操作過電壓、工頻暫態過電壓沖擊而損壞的一個電器。避雷器的類型主要有保護間隙、閥型避雷器和氧化鋅避雷器。保護間隙主要用于限制大氣過電壓，一般用于配電系統、線路和變電所進線段保護。閥型避雷器與氧化鋅避雷器用于變電所和發電廠的保護，在500KV及以下系統主要用于限制大氣過電壓，在超高壓系統中還將用來限制內過電壓或作內過電壓的后備保護。
